Comparare ventilatoare axiale si ventilatoare centrifuge

Multe ventilatoare si suflante se incadreaza in urmatoarele clasificari: ventilatoarelor industriale, suflante industriale, evacuatoare industriale, suflante de evacuare, ventilatoare de racire industriale, ventilatoare de evacuare industriale, ventilatoare industriale, ventilatoare centrifuge industriale si ventilatoare cu rotor. Toate sunt unul dintre cele doua tipuri de baza ale ventilatoarelor industriale: centrifuge sau axiale. In acest articol vom face o comparare ventilatoare axiale si ventilatoare centrifuge.

Termenul de ventilator „industrial” nu are o definitie clara, dar termenul este destinat sa insemne un ventilator de constructii grea creat pentru a satisface cerintele operatiunilor industriale. Aceasta poate include utilizarea unor ecartamente mai groase pentru materiale, arbori mai mari, lagare cu durata de viata crescuta, caracteristici de temperatura ridicata, materiale rezistente la coroziune etc..

Proconsil Grup - proconsilgrup.ro - Ventilatoare si suflante industriale - Comparare ventilatoare axiale si ventilatoare centrifuge

Comparare ventilatoare axiale si ventilatoare centrifuge

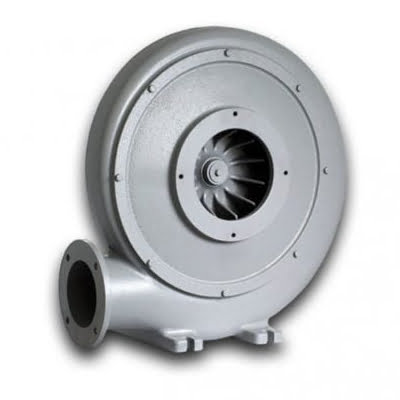

Ventilatoarele sau suflantele centrifuge utilizeaza unul dintre cele sapte tipuri de roti care sunt inchise intr-o carcasa in forma de sul. Aerul intra in roata ventilatorului prin orificiul de admisie al carcasei, se roteste cu 90 de grade si este accelerat radial si iese din carcasa ventilatorului.

Ventilatoarele axiale utilizeaza o elice, avand doua sau mai multe pale, pentru a deplasa aerul intr-o directie axiala printr-o carcasa cilindrica sau un panou de orificiu format.

Termenul „ventilator” este folosit pentru a descrie fie un ventilator, fie o suflanta. Pentru a selecta corect ventilatorul, trebuie sa luati in considerare urmatoarele conditii la care va fi supus ventilatorul:

  1. Care este volumul de aer care va fi necesar? Aceasta este evaluata in metri cubi de aer pe minut (CFM) sau echivalentul metric, in metri cubi pe ora (M³ / Hr).
  2. Care este rezistenta la presiune statica prin sistemul complet? Aceasta este evaluata in gabarit de apa in inci (in WG) sau echivalent metric, gabarit de apa in milimetri (mm WG).
  3. Care este temperatura aerului care trece prin ventilator?
  4. Care este temperatura aerului ambiant in afara ventilatorului?
  5. Va fi curentul de aer curat si uscat? Vor exista substante corozive in aer?

Daca ventilatorul va fi folosit pentru a transmite material, raspundeti la urmatoarele:

  1. Care este materialul?
  2. Cat cantareste materialul?
  3. Cate kilograme va trebui sa transmiteti pe minut sau ora?
  4. Materialul este lung si siret sau granular?
  5. Va fi umezeala in fluxul de aer?
  6. Care este altitudinea pe care va functiona ventilatorul?
  7. Trece prin ventilator ceva care ar putea fi exploziv?
  8. Locatia in care va functiona ventilatorul contine materiale explozive, lichide sau ambele?

Un ventilator axial poate fi utilizat pentru toti parametrii de mai sus, cu exceptia cazului in care veti utiliza ventilatorul pentru a transmite material (numarul 6 de mai sus). Majoritatea ventilatoarelor centrifuge pot fi utilizate pentru oricare dintre parametrii de mai sus. Cu toate acestea, daca transporta material, un ventilator cu o roata curba inainte (cusca veverita) nu este potrivit. Cel mai bun tip de roata centrifuga pentru transportul materialului este o roata cu lame radiale. In cazul in care materialul pe care il veti transporta este lung si firos, cum ar fi garniturile de hartie sau fibrele, ar trebui utilizata doar o roata deschisa cu lama radiala.

Aplicatii:

In timp ce o lista a tuturor aplicatiilor pentru care sunt utilizate ventilatoarele si suflantele industriale ar fi extrem de lunga, cele mai frecvente sunt:

Ventilatoare si suflante centrifuge:

  • Transportul materialului in sistemele de colectare a prafului sau incarcarea in silozuri, camioane si vagoane de cale ferata.
  • Aer de ardere pentru arzatoare si incalzitoare de apa industriale.
  • Racirea echipamentelor electrice sau a pieselor de la cuptoarele si cuptoarele de tratare termica.
  • Dulapuri, bolti sau camere sub presiune.
  • Sisteme de suflare pentru indepartarea umezelii din piese inainte de vopsire, acoperire sau ambalare.
  • Aerisirea generala a incaperilor sau fabricilor.
  • Furnizarea de aspiratie sau presiune pentru mesele de flotatie a aerului de proces industrial.
  • Uscarea cernelii pe cutii si sticle, serigrafie si procese de imprimare.
  • Prelucrare alimentara.
  • Circulatia aerului in cuptoare si uscatoare.
  • Ventilatia fortata a motoarelor de curent alternativ si continuu si a motoarelor de tractiune.

Proconsil Grup - proconsilgrup.ro - Ventilator Industrial Centrifugal

Ventilatoare axiale industriale:

  • Vopsea de evacuare cabina de pulverizare.
  • Evacuarea hotei.
  • Evacuarea fumului de sudura.
  • Racirea procesului si evacuarea masinilor si / sau a sistemelor.
  • Racirea personalului in zonele calde de lucru.
  • Racire fortata si caldura epuizanta in fabricile de otel.
  • Racire fortata pentru cuptoare, cuptoare si forje.
  • Ceata si vapori epuizanti in fabricile de hartie sau in saibele de piese industriale inainte de vopsirea pieselor.
  • Ventilatie generala utilizand aer de alimentare si aer de adaos in fabrici, turnatorii si depozite.

Proconsil Grup - proconsilgrup.ro - ventilatoare industriale Axiale

Parametrii principali, caracteristici unui ventilator, sunt patru la numar:

Capacitate (V)

Presiune (p)

Eficienta (η)

Viteza de rotatie (rpm)

Capacitate

Capacitatea este cantitatea de fluid deplasata de ventilator, in volum, intr-o unitate de timp si este de obicei exprimata in m3 / h, m3 / min., M3 / sec.

Presiune

Presiunea totala (pt) este suma presiunii statice (pst), adica energia necesara pentru a rezista frictiunilor opuse din sistem si a presiunii dinamice (pd) sau a energiei cinetice conferite fluidului in miscare (pt = pst + pd ). Presiunea dinamica depinde atat de viteza fluidului (v), cat si de greutatea specifica (y).

Unde:

V = capacitate (m3 / sec)

A = gabaritul deschiderii lucrate de sistem (m2)

v = viteza fluidului la deschiderea ventilatorului lucrat de sistem (m / sec)

Unde:

pd = presiune dinamica (Pa)

y = greutatea specifica a fluidului (Kg / m3)

v = viteza fluidului la deschiderea ventilatorului lucrat de sistem (m / sec)

Eficienta

Eficienta este raportul dintre energia produsa de ventilator si aportul de energie la motorul de actionare al ventilatorului.

Unde:

η = eficienta (%)

V = capacitate (m3 / sec)

pt = putere absorbita (KW)

P = presiunea totala (daPa)

Viteza de rotatie

Viteza de rotatie este numarul de rotatii pe care rotorul ventilatorului trebuie sa il ruleze pentru a indeplini cerintele de performanta. Deoarece numarul de rotatii variaza (n), in timp ce greutatea specifica fluidului se mentine constanta (у), au loc urmatoarele variatii:

Capacitatea (V) este direct proportionala cu viteza de rotatie, prin urmare:

Unde:

n = viteza de rotatie

V = capacitate

V1 = capacitate noua obtinuta la variatia vitezei de rotatie

n1 = noua viteza de rotatie

Presiunea totala (pt) variaza in functie de raportul patrat al vitezelor de rotatie; prin urmare:

Unde:

n = viteza de rotatie

pt = presiunea totala

pt1 = noua presiune totala obtinuta la variatia vitezei de rotatie

n1 = noua viteza de rotatie

Puterea absorbita (P) variaza in functie de raportul cubic al vitezelor de rotatie, prin urmare:

Unde:

n = viteza de rotatie

P = abs. putere

P1 = intrare electrica noua obtinuta la variatia vitezei de rotatie

n1 = noua viteza de rotatie

Ventilatoarele centrifuge Proconsil Grup au multe avantaje:

  • Eficient energetic
  • Cost-competitiv
  • Usor de curatat
  • Usor de intretinut
  • Fiabil si stabil
  • Mai mult de 16 ani de experienta
  • Suport tehnic gratuit

Proconsil Grup ofera consultanta gratuita pre si post vanzare astfel incat sa alegeti cea mai potrivita optiune pentru nevoile dumneavoastra.

Ne puteti contacta la numarul de telefon 0725 535 013  ori adresa de e-mail  office@motoreductoare.ro
